完成いたしました ヴァンテージGTR2 の
取扱い説明をさせていただきます
↓続きを読むで開いてください

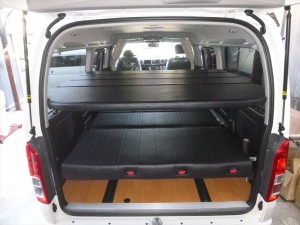

就寝状態 後方より の写真です

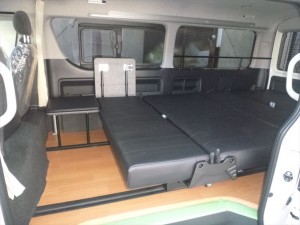

2段ベッド、並びに座席のベッド状態です
下段はこのレイアウトになります
前向き座席シートベルトは、腰二点肩一点をすべて外し巻き取らせ
横向き座席シートベルトは、壁との間の収納スペースへ入れて
ベッドとして使います

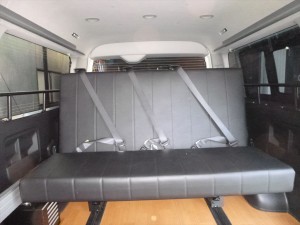

走行状態での前向きシートベルト装着イメージです
バックル脱着キーは、メインキーと一緒にキーホルダーに付けてあります

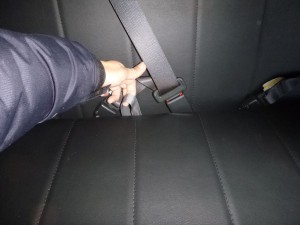

シートスライドは、シートの前後にあるレバーを引き上げ操作をして行いますが、簡易ベルトをシート中央に付けてますので、これを引っ張り上げてもスライドさせれます

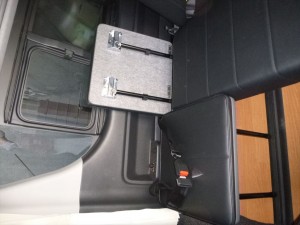

横向きシートは跳ね上げ式です

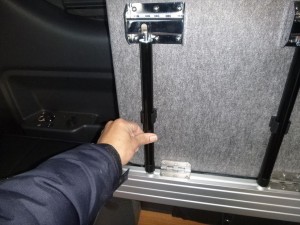

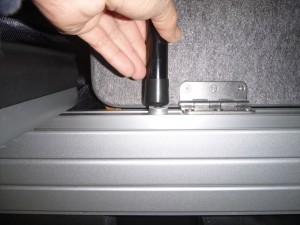

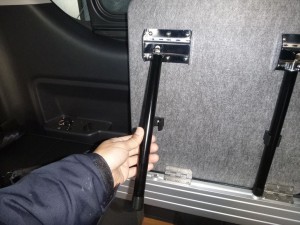

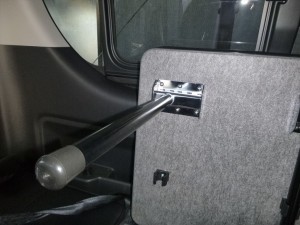

折りたたみ足は、ネジ式のロック機構になっています

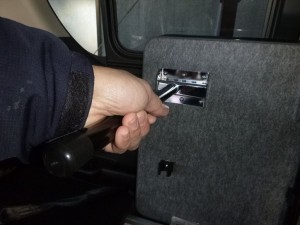

グイっと緩めてください、動き始めます
グルグル回転させて、伸ばしていきます
この足のツッパリでシートの倒れ防止も兼ねております
下のベースへ着くまで伸ばしてください

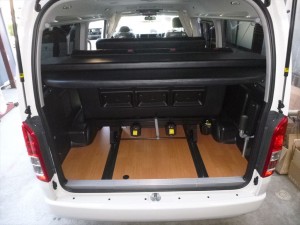

ベッドの収納ですが
2段ベッドのマットは最後部へ2枚収納し
残りの2枚は右壁へ収納します
この写真を参考にして積んでください

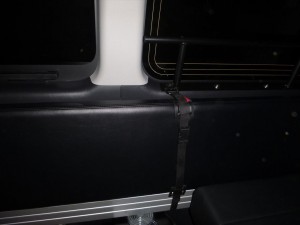

走行中跳ねないようにベルトを設けています、バックル式としてます

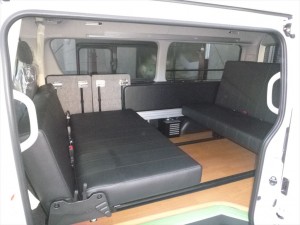

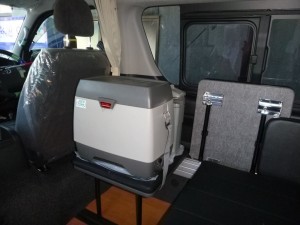

跳ね上げ1席分は出したままでもベッド展開できます

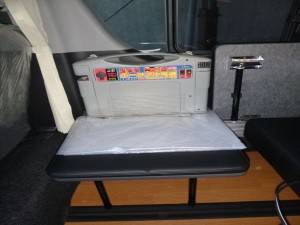

ここは、ポータブルサブバッテリと
クーラボックスを置くスペースとして使えます

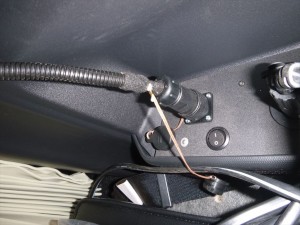

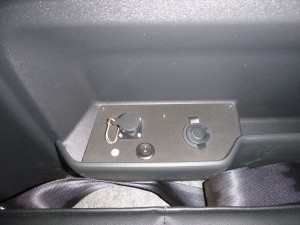

奥の壁に、お話した、ポータブルサブバッテリー接続口、
と、ポータブルサブバッテリに電源を切り替えるスイッチ
シガータイプ12Vコンセントが有ります

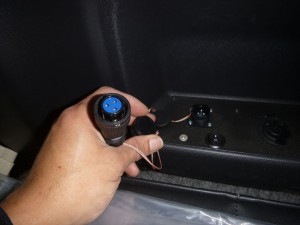

ポータブルバッテリ接続線は カチっと音がするまで挿入してください
外す時はコネクタのリングを回してロック解除し引き抜きます
赤色線がプラス側、黒色線がマイナス側です
とっても注意がいるところです、車側からは電気は来ませんので、
ショートの心配はありません。
使わない時は、ダスト防止のキャップを嵌めておいてください
シガータイプ12Vコンセントも同様、使わない時はキャップをしておいてください、開けとくと、ゴミが入り、ショートの可能性があります。
天井追加LED、シガータイプ12Vコンセント 共に、
ポータブルサブバッテリ接続、かつ、スイッチON (Iの位置で青色LEDランプが点灯)していない時は、メインバッテリー(エンジン用)の常時電源となります
付けっぱなしだと、メインバッテリーが上がります

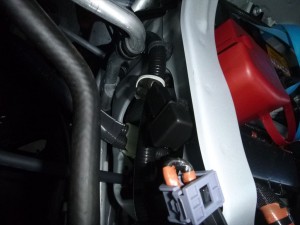

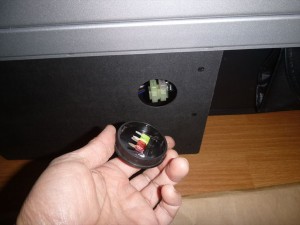

メイン側ヒューズは、メインバッテリー横壁内側に
シガータイプ12Vコンセントと追加天井LEDのヒューズは
跳ね上げ座席下のBOX内にあります
お互い、予備ヒューズは備えていますが、ヒューズが飛ぶってことは
何かトラブル有るって事ですので、すぐ電話下さいませ
店頭での納車で無いので、ご説明がこれで足りるのかしら
と不安いっぱい、目いっぱい モンキチより。
