取説的ブログ 8#ノア フリスビードック仕様

M様、ありがとうございました。

フリスビー競技を3頭のレトリバーちゃんと楽しんでおられるM様の

「バリケン3機を積んでの、長ものテントなんかを積めるよう考えてほしい」

に対してのお答えをオフタイム流で作らせて頂きました。

P1140632_R

良い作りにできたのでご紹介と、取扱いのご説明です↓

ワンオフのため取扱い説明書が有りませんので、ここでご紹介です。写真多いですケン、このページをお気に入り登録でとっておいてくださいね



P1140532_R

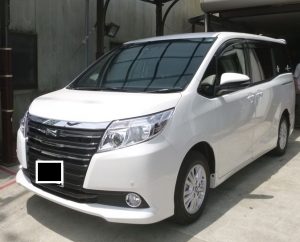

80系ノア 8人乗りのグレードにて

P1140523_R

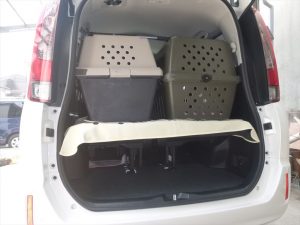

サードシート上とセカンドシート上に段差を無くすようにマットレスを敷いてご使用だったの

P1140544_R

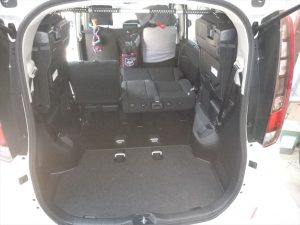

サードシート容積が邪魔なので、跳ね上げしてから使いましょう」が今回のテーマ、バリケン幅ギリギリです、棚ベッド高さにして入るのかしら

P1140547_R

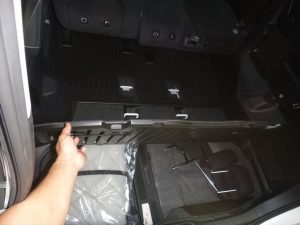

おっと、床下収納が有るんだった、これは使いたいし、8人乗車に戻せないといけない

ので

P1140551_R

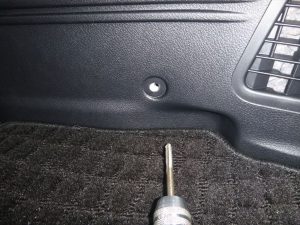

車側加工は最小限にて

P1140553_R

トレー蓋を小加工、うん、この時点で通販無理になった

P1140587_R

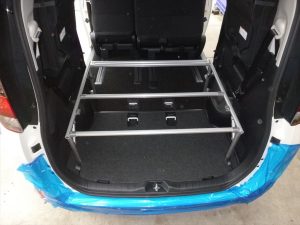

土台はトランポプロパーツを使い、軽量で脱着が楽なように設計してます

P1140585_R

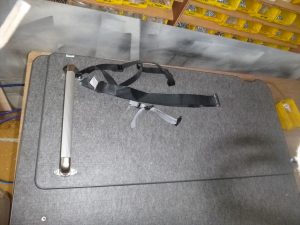

セカンドシート上のマットはベルト脱着式で、シート上で支えるタイプにしてます

P1140632_R

現地でのフルフラット状態はこのように、約1200x2000mmのフラットスペースです、ノア君、思った以上に広いです

P1140634_R

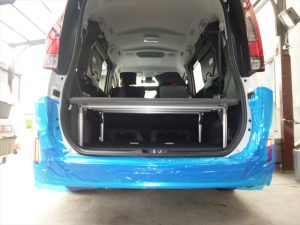

ベッド下は長者収納のストレートなスペースが産まれました

P1140618_R

床下収納も使えますよ、これダイジで有効なスペースになりそうです

P1140623

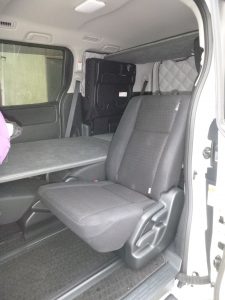

3人での移動もできるように、非対称分割シートに合わせた分割マットにしてます

P1140615_R

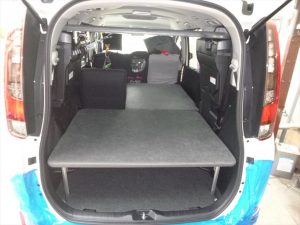

一人部分のマットの収納は跳ね上げサードシート上へ

シュラフやブランケットをギュッと入れておける棚としてお使いください

P1140625_R

セカンドシートは一番下までギュッとリクライニングさせて後ろまでスライドさせ、ロックしてください

P1140626_R

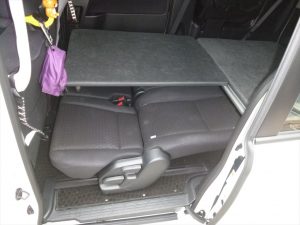

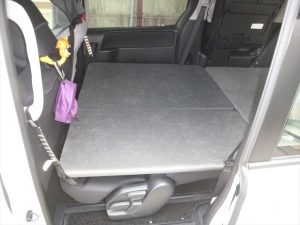

その上へ、マットを置きます

P1140627_R

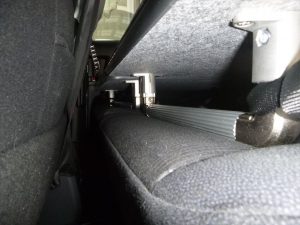

前側はシート座面で体重を支える作りです、置いてるだけだと、

グラグラしますし、ズレちゃうので

P1140610_R

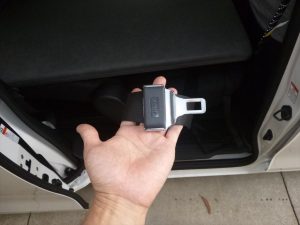

座席シートベルトバックルを利用した固定方法で

P1140611_R

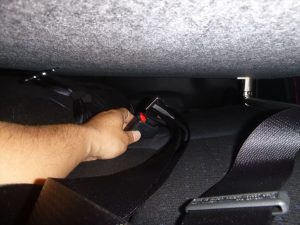

カチッと刺して、ギュッと引っ張ってください

P1140613_R

端っこは別ベルトをこのように

P1140614_R

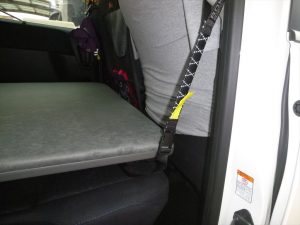

カチッと刺して、タワミに合わせて調整止めしてください

ある程度伸びる素材のベルトですチョイ引っ張り気味が、ベッド状態の時の安定が良いです

P1140605_R

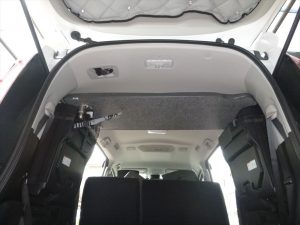

棚で使用のマット部はさらにベルトがついてます、

置くだけだと、ブレーキで前方に飛んでくるので危ないの

P1140604_R

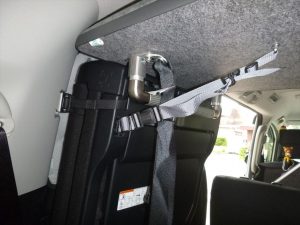

サードシートのバックル止め部を使って、ベルトで固定します

ギュッと締め付けて縛りとめてください

P1140642_R

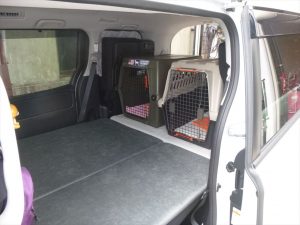

さあ、課題のバリケン、ビフォー状態から約30mm高さが上がり

P1140643_R

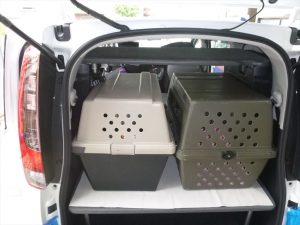

ほんとに左右ビッタリな積載となりました、

P1140639_R

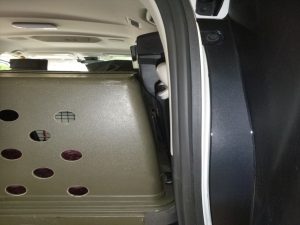

バリケンを預けて頂けたおかげで、実現したサイズ取りです

P1140647_R

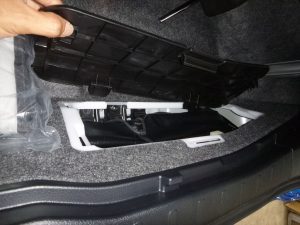

パンクしちゃった時の車載工具は、ベッドは降ろさなくても

P1140646_R

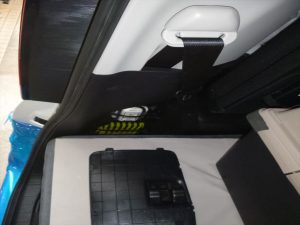

取り出すことが出来ます、ご安心ください。

P1140635_R

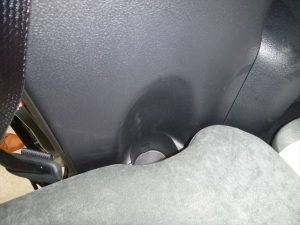

カップホルダも使えるようにベッドを作れるのが、現車を預かってのワンオフサイズ取りのいいところ。

P1140600_R

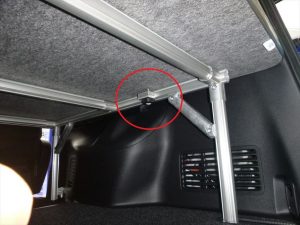

ベッドの取り外しは、サードマット下の、ノブ2個と

P1140591_R

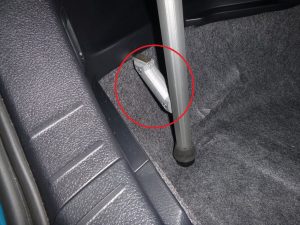

床下収納内のこのパーツと

P1140598_R

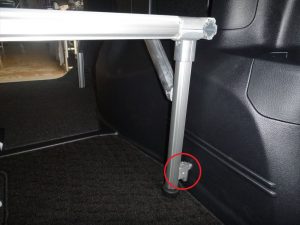

セカンドシート後ろのこのパーツを六角レンチ5mmで外して頂ければ、

ベッド台が降ろせます。

キャップが間に合わずごめんなさい、後日お送りいたしますね。
