ヴァンテージGTO2 サブFFについて

H様、長くお待たせ致しました、追加FFヒータとサブバッテリシステム搭載、完成いたしました。

例によって、詳細な取り扱い説明が作れませんので、ブログにて

取り扱い説明的内容をお送りいたします。このページをブックマークお願いいたします、「どうだったっけ?」となった折にお開き下さい。

p1130803

お車は世にスーパーカスタムと呼ばれるシートアレンジの、オフタイム・ヴァンテージGTO2 に追加させて頂いた電装のご説明です

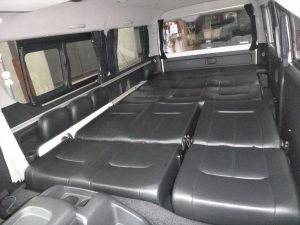

座席をフルに使ってワゴンワイドのホボすべてがベッド面となるシートアレンジ、

p1160234_r

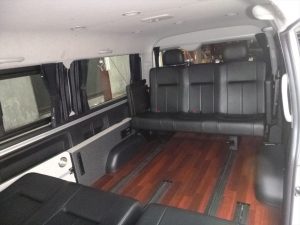

グライドレールシートタイプです、流石広いですね



p1160223_r

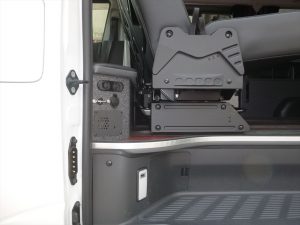

セカンドシートが回転式のため、余っている空間を利用しての

電装配置です、サードシート右横BOX内は 100V700Wインバーターとジャンクションブロック、FFヒーターの室内吸気が入っています



p1160221_r

セカンドシート前足置きBOXには、FFヒータの温風吹き出し配管、

100V→12V外部充電機、100V回路変換機、ブレーカー、

12V→12Vサブバッテリー走行充電システムと充電ブースター、

FFヒーター気圧計、

それぞれのヒューズ

が入れてあります

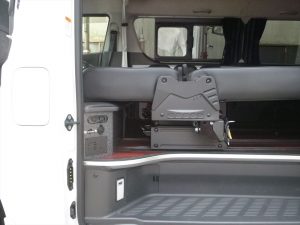

p1160236_r

ベッド展開でココまで高さが低くなるため、

FFヒータ本体とサブバッテリーと換気システムは車外に吊るしてあります、

そのため、

雨天や悪天候時に、ボディー下ラインまで水に浸かるような走行は決してしてはいけません、せっかくの装備が壊れますので皆さまにご注意ください。



p1160211_r

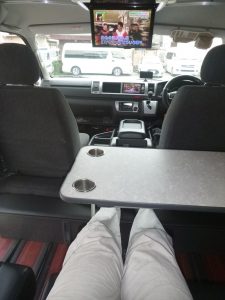

テーブルは少し短く作り直しました、以前と同じ位置で固定ください



p1160242_r

足置き案、正解でしたね、これ良いですわー

チョットした腰掛にも耐えれます。

p1160243_r

足置きBOXマットは「パコっ」と嵌めてあるだけです

後説の場合のみ開けて頂く事があるかもです。

p1160254_r

足置きBOX横面、後部右跳ね上げ座席下に 100Vコンセントと

12Vシガータイプソケットを設けてあります、

p1160257_r

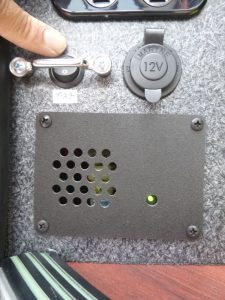

この ブースター というスイッチは、通常OFF でお乗りください、

〔出先でサブバッテリーを使い切っちゃった、

〔エンジンが掛からなくなっちゃった、

というときにお使い頂きます、 O印がOFFです Iにすると、LEDが点灯しブースターの作動を知らせます。

p1160139_r

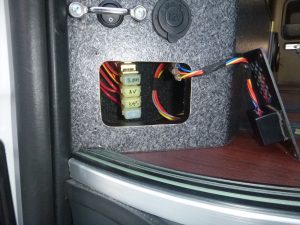

黒樹脂パネルの裏には、

サブバッテリコントロール電源 ヒューズ

AV回路 ヒューズ

シガーソケット12V ヒューズ

予備回路 ヒューズ

が隠れております、

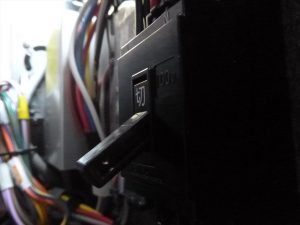

p1160143_r

さらにその奥に、100V回路のブレーカーも有ります

このへんのヒューズ、ブレーカーがシャットダウンする場合

回路に問題が発生している可能性大ですので、

ご連絡くださいませ。

p1160197_r

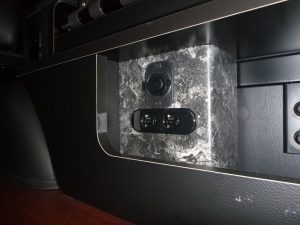

100Vコンセントの電源は、外部充電線を繋ぐと、そちらの回路が優先となり、総1500Wまで使えます

外部充電を繋いでない場合は、インバーター100VのスイッチをONにして総700Wまでです。

p1160251_r

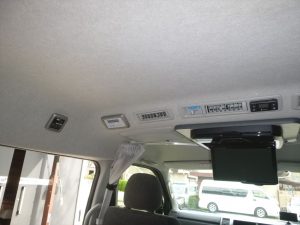

コントロールスイッチ類は天井に有ります

p1160246_r

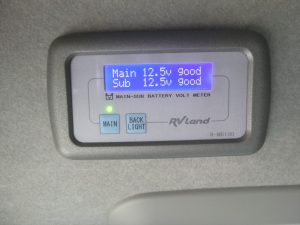

↑ サブバッテリーから12Vを取り出すメインスイッチ付き

電圧監視パネルです、サブバッテリの電気が少なくなると、自動で電気取り出しを止めてくれます、

MAIN を押しLEDが点灯で、12V取り出しONです

お車から離れる時は OFFにする習慣をお持ちください

p1160244_r

↑横壁にあるスイッチです、 上から

〇スイッチは 100VインバーターのON/OFFスイッチです

IでON / OでOFF です

コチラも使わないときはOFFにする習慣を持ってください

下並びは 右から、

AV・オーディオ用スイッチ

12Vシガーソケット用スイッチ

予備

となっています



p1160249_r

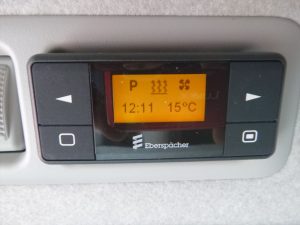

↑FFヒーターのコントロールスイッチです

↑↑↑の温泉マークみたいなのが点滅で 温風制御です

□がOFF・削除 ■がON・決定

ボタンと覚えると、使いやすいかと・・

FFヒータを走行中に使用できるようにしております

最大注意点は、ガソリンスタンド! 車外でバーナーが動いています、給油に寄る 2分前 には

FFヒータを必ずOFFにして下さい、OFF後もその時間内くらい作動が続きます。

p1160267_r

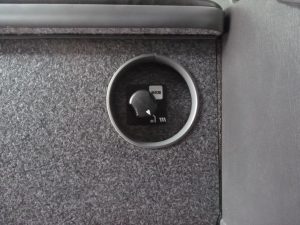

↑足置きBOX右奥にある、ダイヤルは、FFヒータを使っての室内換気用切替レバーです、通常走行時、駐車時は

下側Rの位置(リサーキュレーション)内気にしておいてください

換気として使う場合のみ、上側の換気扇の位置に切替ます

p1160250_r

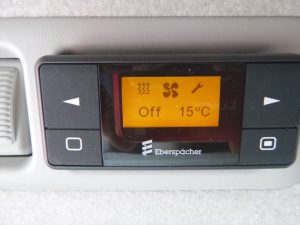

↑扇風機ファンのマークでONさせると、ファンが全開手前の回転をし、室内空気を車外へ送り出してくれます。

FFヒータ、並びに、100Vインバーターは、サブバッテリーコントローラとは関係無く作動します、

FFヒータは危険を察知すると、自動で停止する機械ですが、

もし、万が一、緊急停止しないといけない場合は、

足置きマットを跳ね除け、FFヒータのヒューズを2つ共抜いてください

p1160166_r

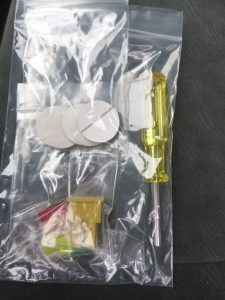

ヒューズパネルサービス用に

ドライバーと替えヒューズを積んであります

p1160262

「あれーどうだっけな?」や、修理工場さんなどで「??」な所が出ましたら、お電話ください、サポートさせていただきます。
